ZOOMTECH® | Guidate CAVI

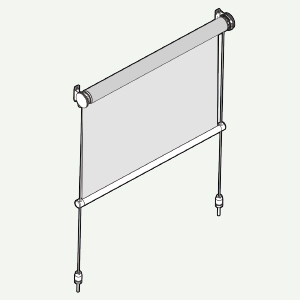

CARATTERISTICHE:

Rullo di avvolgimento con tecnologia brevettata Zoomtech®: Ø 60 mm in alluminio estruso
Tipo di applicazione: verticale. Peculiarità del sistema è l’estrema adattabilità che permette di variare direttamente in cantiere la distanza del cavo dalla parete e modificare la posizione della piastra rispetto alle superfici di appoggio, così soffitti o pereti inclinate non saranno più un problema
Ambiente di applicazione: interno / esterno a richiesta
Staffe di fissaggio: staffe 80×92 mm e contropiastre in ferro zincato verniciato con copri staffe in PVC (bianco, nero, grigio). Si può variare l’inclinazione della contropiastra ad intervalli di 22°, allontanando così il cavo dalla parete
Guide: cavo inox AISI 316, sezione Ø 4 mm, 19 fili
Fondale: FD35 tondo in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi scorrevoli in POM bianco o nero con occhioli per lo scorrimento in guida
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a parete o a soffitto
Fissaggio inferiore: con cilindro tendi cavo in acciaio inox AISI 316 per attacco a pavimento oppure con staffe a “L” per attacco frontale o laterale a muro o serramento
Colori fondali standard: bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Colori staffe di fissaggio standard: bianco RAL 9010 lucido, grigio RAL 9006, nero RAL 9005 opaco
Dimensioni: con rullo Ø 60 – Min. L 300 – Max L 600 x H 350 cm

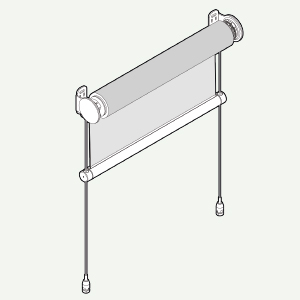

CARATTERISTICHE:

Rullo di avvolgimento con tecnologia brevettata Zoomtech®: Ø 78 mm in alluminio estruso
Ambiente di applicazione: interno
Tipo di applicazione: verticale. Peculiarità del sistema è l’estrema adattabilità che permette di variare direttamente in cantiere la distanza del cavo dalla parete e modificare la posizione della piastra rispetto alle superfici di appoggio, così soffitti o pareti inclinate non saranno più un problema
Ambiente di applicazione: interno / esterno a richiesta
Staffe di fissaggio: staffe 110×120 mm e contropiastre in ferro zincato verniciato con copri staffe in PVC (bianco, nero, grigio). Si può variare l’inclinazione della contropiastra ad intervalli di 22°, allontanando così il cavo dalla parete. A supplemento staffe e contropiastre in acciaio inox AISI 316
Guide: cavi inox AISI 316, sezione Ø 4 mm, 19 fili
Fondale: FD42 tondo in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi scorrevoli in POM bianco o nero con occhioli per lo scorrimento in guida
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a parete o a soffitto
Fissaggio inferiore: con cilindro tendi cavo in acciaio inox AISI 316 per attacco a pavimento oppure con staffe a “L” per attacco frontale o laterale a muro o serramento
Colori fondali standard: bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Colori staffe di fissaggio standard: bianco RAL 9010 lucido, grigio RAL 9006, nero RAL 9005 opaco
Dimensioni: con rullo Ø 78 – Min. L 300 – Max L 700 x H 360 cm

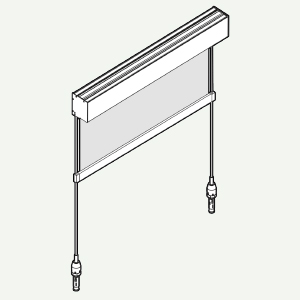

CARATTERISTICHE:

Rullo di avvolgimento con tecnologia brevettata Zoomtech®: Ø 60 mm in acciaio zincato
Tipo di applicazione: verticale
Ambiente di applicazione: interno / esterno a richiesta
Cassonetto: squadrato C106 in alluminio estruso composto da due parti fisse e una parte mobile, ispezionabile dal basso
Guide: cavi inox AISI 316, sezione Ø 4 mm, 19 fili
Fondale a scomparsa: FZ37 piatto in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi in PVC bianco o nero con occhioli per lo scorrimento in guida
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a soffitto con attacco diretto del cassonetto. A supplemento fissaggio a parete con staffe a “L” in ferro verniciato in tinta con il cassonetto, o testate per attacco laterale
Fissaggio inferiore: con cilindro tendi cavo in acciaio inox AISI 316 per attacco a pavimento oppure con staffe a “L” per attacco frontale o laterale a muro o serramento
Colori standard: bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Dimensioni: con rullo Ø 60 – Min. L 300 – Max L 500 x H 320 cm

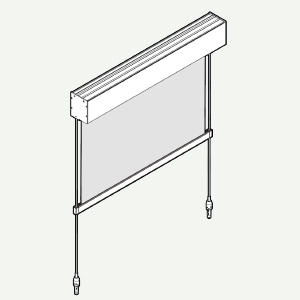

CARATTERISTICHE:

Rullo di avvolgimento con tecnologia brevettata Zoomtech®: Ø 60 mm in alluminio estruso
Tipo di applicazione: verticale
Ambiente di applicazione: interno / esterno a richiesta
Cassonetto: squadrato C124 in alluminio estruso composto da due parti fisse e una parte mobile, ispezionabile dal basso
Guide: cavi inox AISI 316, sezione Ø 4 mm, 19 fili
Fondale a scomparsa: FZ47 piatto in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi in PVC bianco o nero con occhioli per lo scorrimento in guida
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a soffitto con attacco diretto del cassonetto. A supplemento fissaggio a parete con staffe a “L” in ferro verniciato in tinta con il cassonetto, o testate per attacco laterale
Fissaggio inferiore: con cilindro tendi cavo in acciaio inox AISI 316 per attacco a pavimento oppure con staffe a “L” per attacco frontale o laterale a muro o serramento
Colori standard: bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Dimensioni: con rullo Ø 60 – Min. L 300 – Max L 600 x H 320 cm

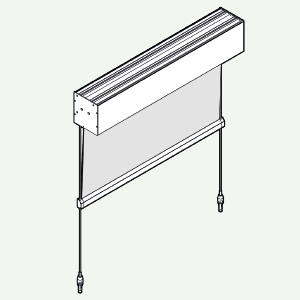

CARATTERISTICHE:

Rullo di avvolgimento con tecnologia brevettata Zoomtech®: Ø 78 mm in acciaio zincato
Tipo di applicazione: verticale
Ambiente di applicazione: interno / esterno a richiesta
Cassonetto: squadrato C160 in alluminio estruso composto da due parti fisse e una parte mobile, ispezionabile dal basso
Guide: cavi inox AISI 316, sezione Ø 4 mm, 19 fili
Fondale a scomparsa: FZ47V piatto in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi in PVC bianco o nero con occhioli per lo scorrimento in guida
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a soffitto con attacco diretto del cassonetto. A supplemento fissaggio a parete con staffe a “L” in ferro verniciato in tinta con il cassonetto, o testate per attacco laterale
Fissaggio inferiore: con cilindro tendi cavo in acciaio inox AISI 316 per attacco a pavimento oppure con staffe a “L” per attacco frontale o laterale a muro o serramento
Colori standard: bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Dimensioni: con rullo Ø 78 – Min. L 300 – Max L 700 x H 360 cm
