Tipo Di Applicazione: Verticale
Ambiente Di Applicazione: Esterno – su facciate continue

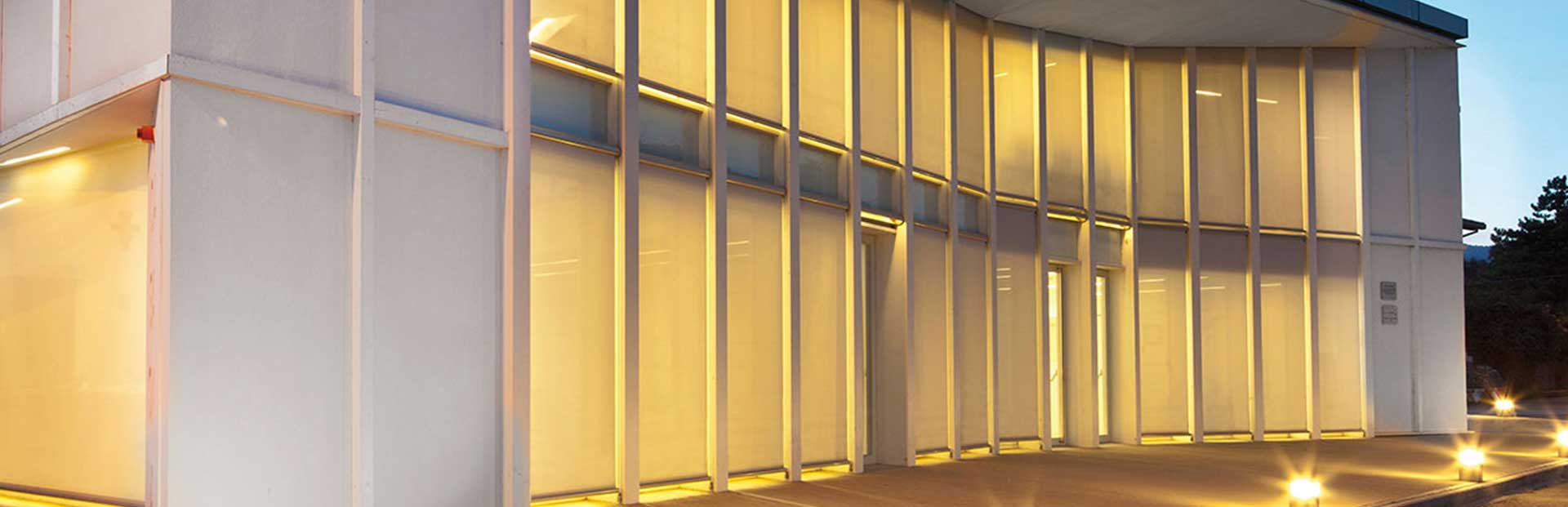

TENDE di FACCIATA, elegantissimi sistemi motorizzati dal design esclusivo e dall’alto contenuto tecnico, studiati appositamente per applicazioni esterne su facciate continue. Tutti i raffinati sistemi sono composti da cassonetti tondi e guide cavo o tondini in acciaio inox e da particolari staffe di fissaggio: la tenda diventa parte integrante dell’architettura dell’edificio
Tipo di applicazione: verticale su facciate continue
Ambiente di applicazione: esterno
Cassonetto: tondo CT110 in alluminio estruso. Testate laterali pressofuse in alluminio verniciato predisposte per l’aggancio delle guide in apposito bicchiere contenente la molla di compensazione
Rullo di avvolgimento: Ø 60 mm in alluminio estruso / Ø 78 mm in acciaio zincato
Guide: in acciaio inox AISI 316 (tondini Ø 8 mm o cavi Ø 4 mm, 19 fili)
Fondale: FD42 tondo in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi scorrevoli in POM bianco o nero con occhioli per lo scorrimento in guida
Colore: Bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a parete con staffe in alluminio pressofuso complete di blocchetti o apposite staffe a “L”
Fissaggio inferiore: con staffe in alluminio pressofuso complete di blocchetti o apposite staffe a “L” adatte al fissaggio frontale. A richiesta fissaggio a pavimento con forcella e occhiolo oppure con cilindro tendicavo, entrambi in acciaio inox AISI 316
Dimensioni:
Con rullo Ø 60 Min. L 100 cm x H 140 cm – Max L 250 x H 400 cm
Con rullo Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 300 cm
CARATTERISTICHE:
Tipo di applicazione: verticale su facciate continue
Ambiente di applicazione: esterno
Cassonetto: tondo CT110 in alluminio estruso. Testate in alluminio pressofuso verniciate con sistema a slitta per il montaggio rapido della struttura sulle staffe di fissaggio.
Rullo di avvolgimento: Ø 60 mm in alluminio estruso / Ø 78 mm in acciaio zincato
Guide: in acciaio inox AISI 316 (tondini Ø 8 mm o, a richiesta, cavi Ø 4 mm, 19 fili)
Fondale: FD42 tondo in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi scorrevoli in POM bianco o nero con occhioli per lo scorrimento in guida
Colore: Bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a parete o a soffitto con staffe in ferro zincato verniciato o in acciaio inox AISI 316, DISPONIBILI A SUPPLEMENTO
Fissaggio inferiore: con forcella e occhiolo. A richiesta, cilindro tendicavo in acciaio inox AISI 316 per attacco a pavimento, oppure staffe a “L” in acciaio inox AISI 316 per attacco frontale o laterale a muro o serramento
Dimensioni:
Con rullo Ø 60 Min. L 100 cm x H 140 cm – Max L 250 x H 400 cm
Con rullo Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 300 cm
Staffe non incluse
CARATTERISTICHE:
Tipo di applicazione: verticale su facciate continue
Ambiente di applicazione: esterno
Cassonetto: CT135 tondo in alluminio estruso, composto da una parte fissa e una parte mobile ispezionabile per eventuale manutenzione della tenda. Testate in alluminio pressofuso verniciate con sistema a slitta per il montaggio rapido della struttura sulle staffe di fissaggio.
Rullo di avvolgimento: Ø 78/85 mm in acciaio zincato
Guide: in acciaio inox AISI 316 (tondini Ø 8 mm o, a richiesta, cavi Ø 4 mm, 19 fili)
Fondale: FD42 tondo in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi scorrevoli in POM bianco o nero con occhioli per lo scorrimento in guida
Colore: Bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a parete o a soffitto con staffe in ferro zincato verniciato o in acciaio inox AISI 316, DISPONIBILI A SUPPLEMENTO
Fissaggio inferiore: con forcella e occhiolo. A richiesta, cilindro tendicavo in acciaio inox AISI 316 per attacco a pavimento, oppure staffe a “L” in acciaio inox AISI 316 per attacco frontale o laterale a muro o serramento
Dimensioni:
Con rullo Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 440 cm
Con rullo Ø 85 Min. L 100 cm x H 140 cm – Max L 450 x H 440 cm
Staffe non incluse
CARATTERISTICHE:
Tipo di applicazione: verticale su facciate continue
Ambiente di applicazione: esterno
Cassonetto: tondo CT110 in alluminio estruso. Testate in acciaio inox AISI 316 satinate e complete di flange a morsa per il sostegno strutturale della tenda sulle guide
Rullo di avvolgimento: Ø 60 mm in alluminio estruso / Ø 78 mm in acciaio zincato
Guide: tondini Ø 8 mm / cavi sezione Ø 6 mm 19 fi li, in acciaio inox AISI 316
Fondale: FD42 tondo in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi scorrevoli in POM bianco o nero con occhioli per lo scorrimento in guida
Colore: Bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio: con staffe di ancoraggio DALLAS in acciaio inox AISI 316 che fungono da tiranti, adatte al fissaggio frontale o a soffitto/pavimento, DISPONIBILI A SUPPLEMENTO. Su preventivo realizzazione di staffe a disegno
Dimensioni:
Con rullo Ø 60 Min. L 100 cm x H 140 cm – Max L 250 x H 400 cm
Con rullo Ø 78 Min. L 1000 cm x H 140 cm – Max L 400 x H 300 cm
Staffe non incluse
CARATTERISTICHE:
Tipo di applicazione: verticale su facciate continue
Ambiente di applicazione: esterno
Cassonetto: CT135 tondo in alluminio estruso, composto da una parte fissa e una parte mobile ispezionabile per eventuale manutenzione della tenda. Testate in acciaio inox AISI 316 satinate e complete di flange a morsa per il sostegno strutturale della tenda sulle guide
Rullo di avvolgimento: Ø 78/85 mm in acciaio zincato
Guide: tondini Ø 8 mm / cavi sezione Ø 6 mm 19 fi li, in acciaio inox AISI 316
Fondale: FD42 tondo in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi scorrevoli in POM bianco o nero con occhioli per lo scorrimento in guida
Colore: Bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio: con staffe di ancoraggio DALLAS in acciaio inox AISI 316 che fungono da tiranti, adatte al fissaggio frontale o a soffitto/pavimento, DISPONIBILI A SUPPLEMENTO. Su preventivo realizzazione di staffe a disegno
Dimensioni:
Con rullo Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 440 cm
Con rullo Ø 85 Min. L 100 cm x H 140 cm – Max L 450 x H 440 cm
Staffe non incluse
CARATTERISTICHE
Tipo di applicazione: verticale su facciate continue
Ambiente di applicazione: esterno
Cassonetto: CT110 tondo in alluminio estruso. Coppia di testate laterali in alluminio verniciato predisposte per il fissaggio ad innesto in guida
Rullo di avvolgimento: Ø 78 mm in acciaio zincato
Guide: GP32 in alluminio estruso per fissaggio laterale o frontale. GP42 in alluminio estruso per fissaggio frontale. GP42 DOPPIA per tende in serie. Telo fuori guida
Fondale balza di proiezione: FD42 tondo in alluminio estruso adeguatamente zavorrato, fissato su bracci di proiezione che permettono una rotazione fi no a 160°. La lunghezza dei bracci a sporgere è di 600 mm con molla di spinta in acciaio inox. Tutto il sistema si blocca automaticamente in salita e in discesa quando i bracci cominciano la rotazione a sporgere, tale punto di arresto può essere predisposto a qualsiasi altezza
Colore: Bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio: laterale o frontale. Fissaggio frontale mediante staffe di lunghezza variabile (da 5 a 20 cm) DISPONIBILI A SUPPLEMENTO
Dimensioni: Min. L 80 cm x H 100 cm – Max L 250 x H 300 cm
Staffe non incluse
CARATTERISTICHE:
Tipo di applicazione: verticale su facciate continue
Ambiente di applicazione: esterno
Cassonetto: CT135 tondo in alluminio estruso, composto da una parte fissa e una parte mobile ispezionabile per eventuale manutenzione della tenda. Coppia di testate laterali in alluminio verniciato predisposte per il fissaggio ad innesto in guida
Rullo di avvolgimento: Ø 78 mm in acciaio zincato
Guide: GP32 in alluminio estruso per fissaggio laterale o frontale. GP42 in alluminio estruso per fissaggio frontale. GP42 DOPPIA per tende in serie. Telo fuori guida
Fondale balza di proiezione: FD42 tondo in alluminio estruso adeguatamente zavorrato, fissato su bracci di proiezione che permettono una rotazione fi no a 160°. La lunghezza dei bracci a sporgere è di 600 mm con molla di spinta in acciaio inox. Tutto il sistema si blocca automaticamente in salita e in discesa quando i bracci cominciano la rotazione a sporgere, tale punto di arresto può essere predisposto a qualsiasi altezza
Colore: Bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio: laterale (con GP32), frontale (GP32/GP42). Fissaggio frontale mediante staffe di lunghezza variabile (da 5 a 20 cm) DISPONIBILI A SUPPLEMENTO
Dimensioni: Min. L 80 cm x H 100 cm – Max L 250 x H 420 cm
Staffe non incluse
CARATTERISTICHE:
Tipo di applicazione: verticale su facciate continue
Ambiente di applicazione: esterno
Cassonetto: CT110 tondo in alluminio estruso. Coppia di testate laterali in alluminio verniciato autoportanti su guide
Rullo di avvolgimento: Ø 60 mm in alluminio estruso / Ø 78 mm in acciaio zincato
Guide: GP32 in alluminio estruso per fissaggio laterale o frontale. GP42 in alluminio estruso per fissaggio frontale. GP42 DOPPIA per tende in serie. Telo fuori guida
Fondale: D42 tondo in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi scorrevoli in POM bianco o nero con occhioli per lo scorrimento in guida
Colore: Bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio: laterale o frontale. Fissaggio frontale mediante staffe di lunghezza variabile (da 5 a 20 cm) DISPONIBILI A SUPPLEMENTO
Dimensioni:
Con rullo Ø 60 Min. L 100 cm x H 140 cm – Max L 250 x H 400 cm
Con rullo Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 300 cm
Staffe non incluse
CARATTERISTICHE:
Tipo di applicazione: verticale su facciate continue
Ambiente di applicazione: esterno
Cassonetto: CT135 tondo in alluminio estruso, composto da una parte fissa e una parte mobile ispezionabile per eventuale manutenzione della tenda. Coppia di testate laterali in alluminio verniciato autoportanti su guide
Rullo di avvolgimento: Ø 78 / Ø 85 mm in acciaio zincato
Guide: GP32 in alluminio estruso per fissaggio laterale o frontale. GP42 in alluminio estruso per fissaggio frontale. GP42 DOPPIA per tende in serie. Telo fuori guida
Fondale: FD42 tondo in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi scorrevoli in POM bianco o nero con occhioli per lo scorrimento in guida
Colore: Bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio: laterale o frontale. Fissaggio frontale mediante staffe di lunghezza variabile (da 5 a 20 cm) DISPONIBILI A SUPPLEMENTO
Dimensioni:
Con rullo Ø 78 Min. L 100 cm x H 140 cm – Max L 400 x H 440 cm
Con rullo Ø 85 Min. L 100 cm x H 140 cm – Max L 450 x H 440 cm
Staffe non incluse
